Temel akış şeması sembolleri

Akış şemaları çeşitli alanlardaki işlem ve uygulamaların belgelendirilmesi, analiz, tasarlanması, yönetilmesi ve çözümlenmesinde kullanılır.

Temel akış şeması sembolleri:

Temel sembolleri	Açıklama

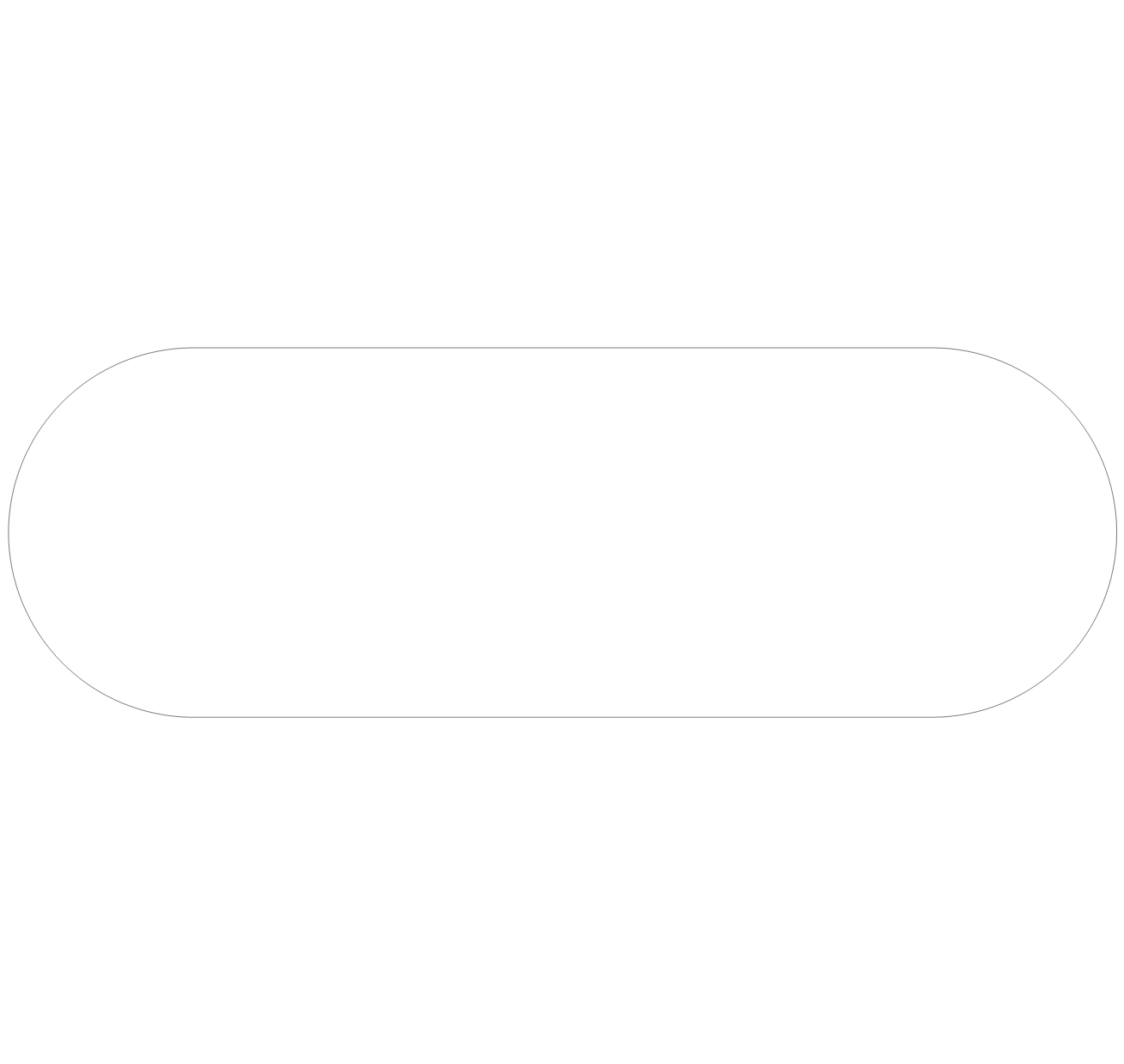

	Algoritmanın başladığını veya sonlandığını gösterir
	Klavye aracılığı ile giriş yapılacağını gösteren ise bu semboldür
	Yazıcı ile çıkış yapılacağını gösteren semboldür

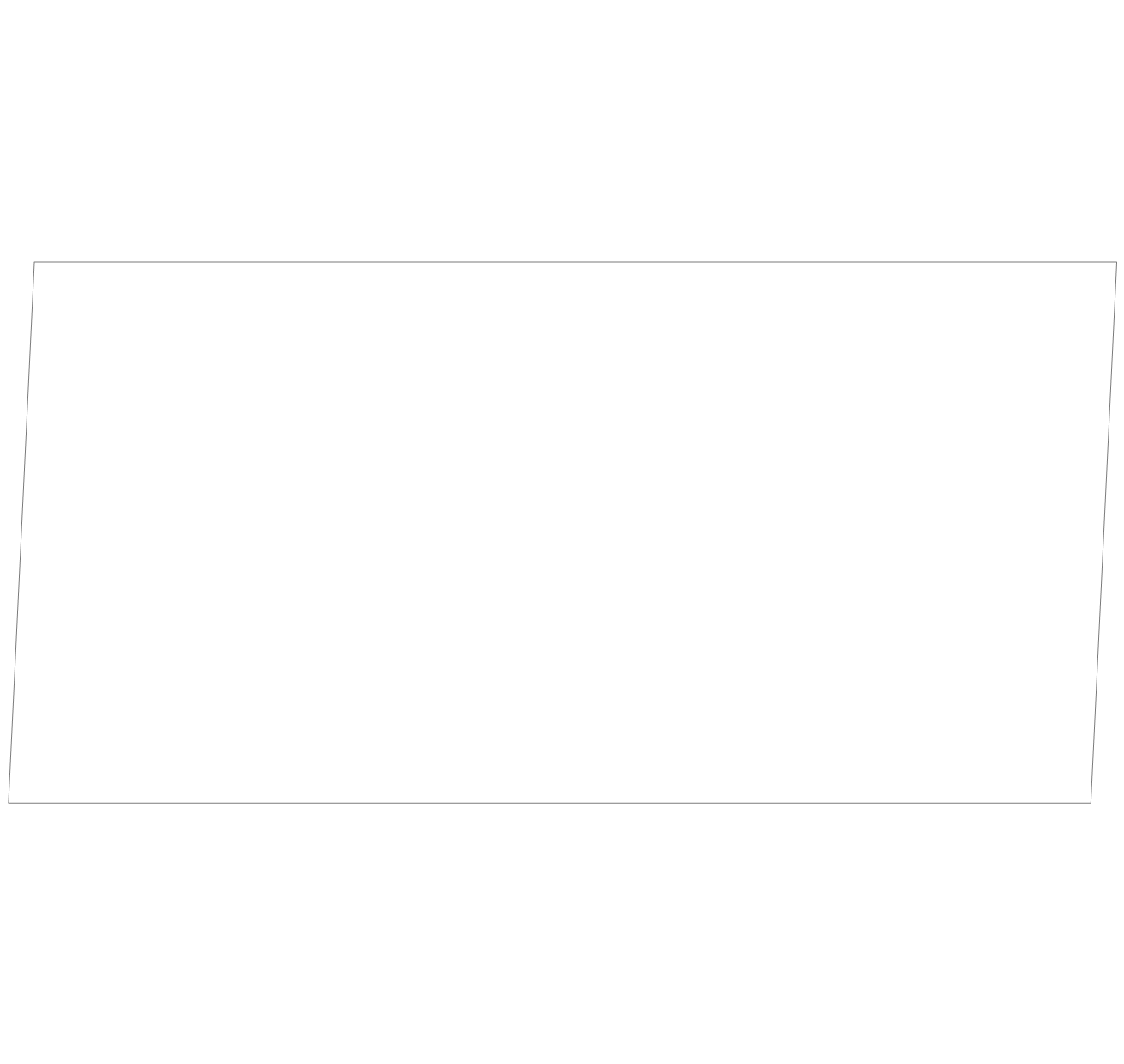

	Araç belirtmeden input veya output yapılacağını gösteren semboldür

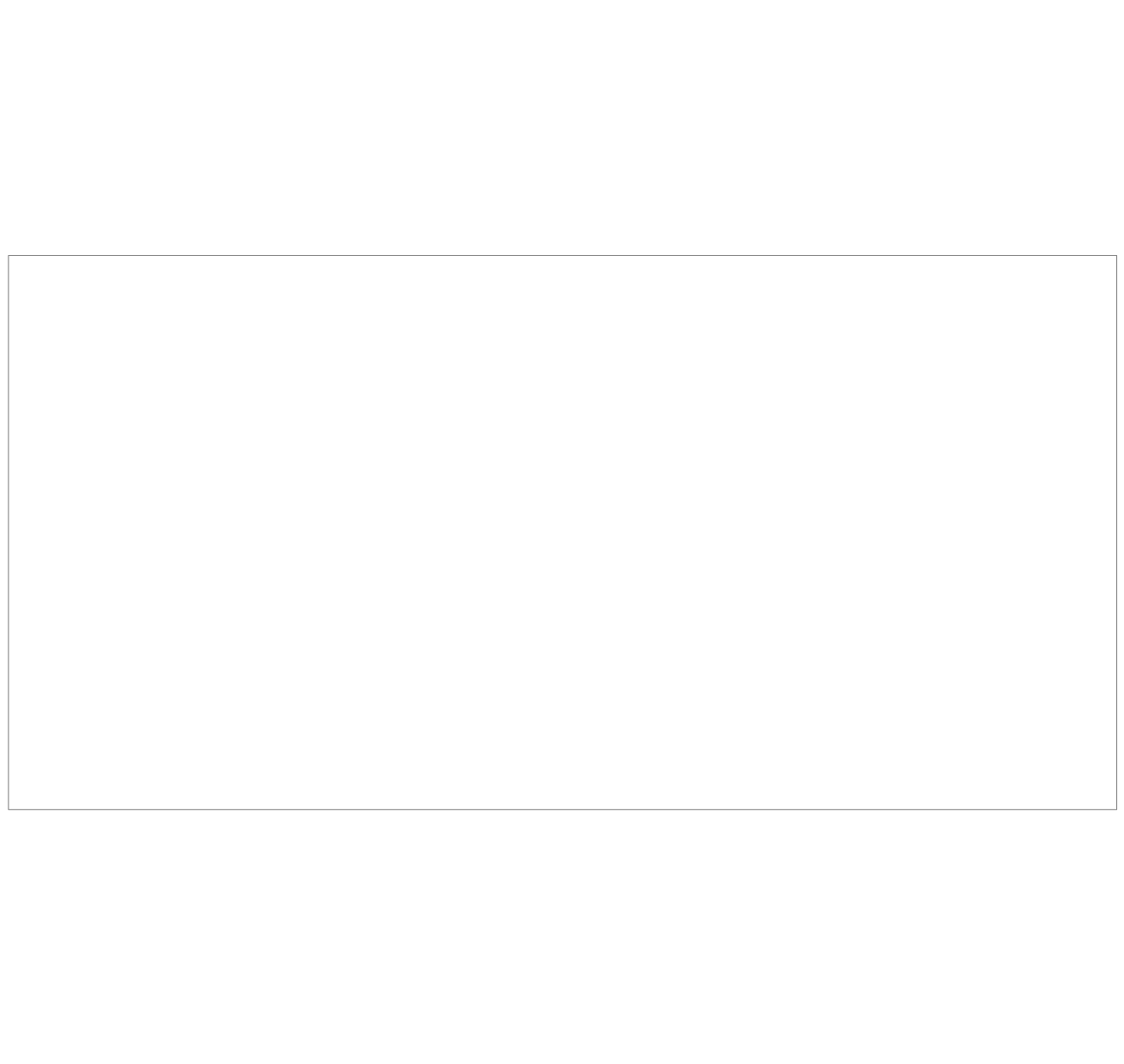

	Hesaplama veya değişken ataması yapılacağını gösterir

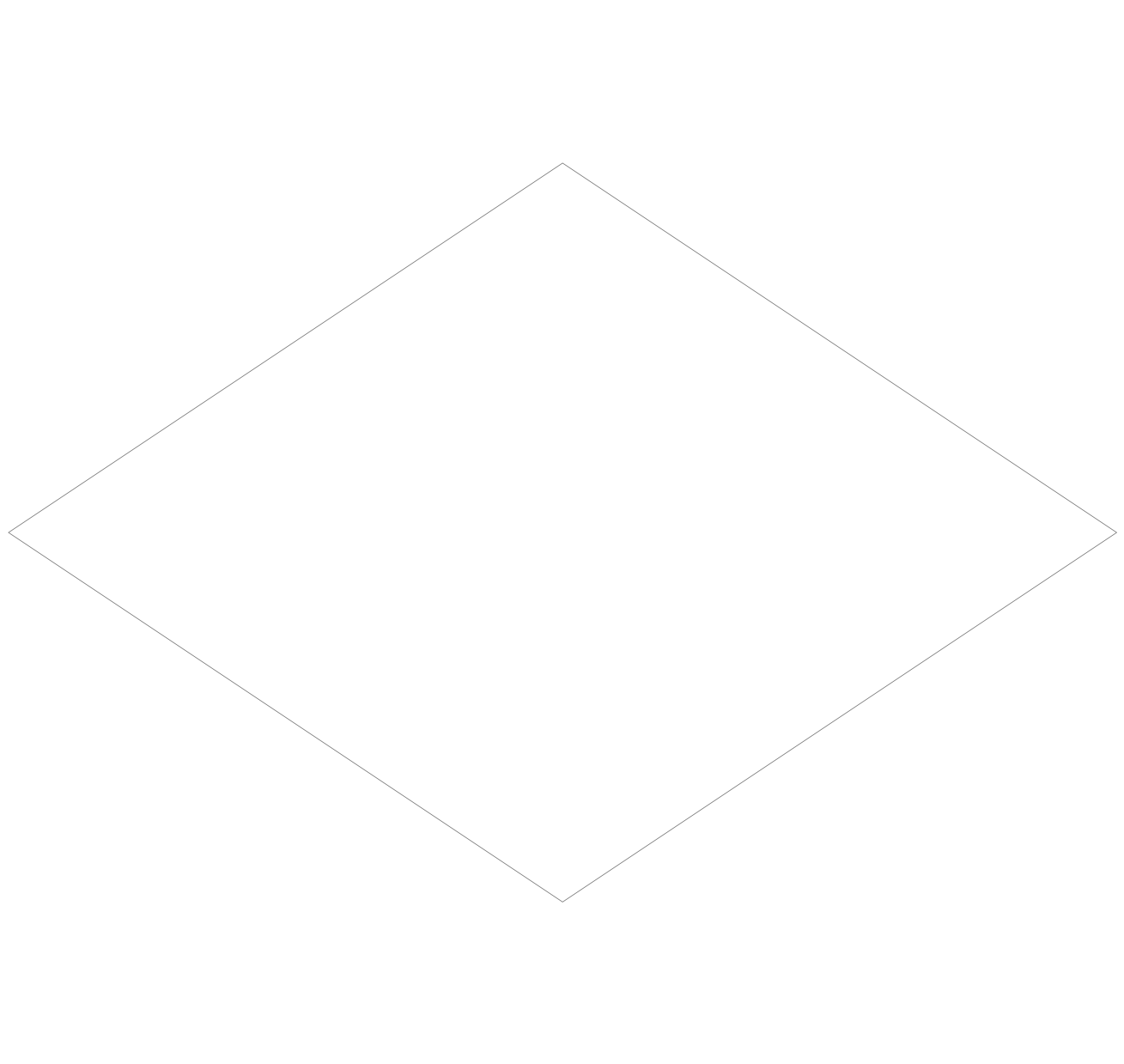

	Mantıksal ve aritmetik ifadeler için karar verme veya karşılaştırma durumunu gösteren semboldür

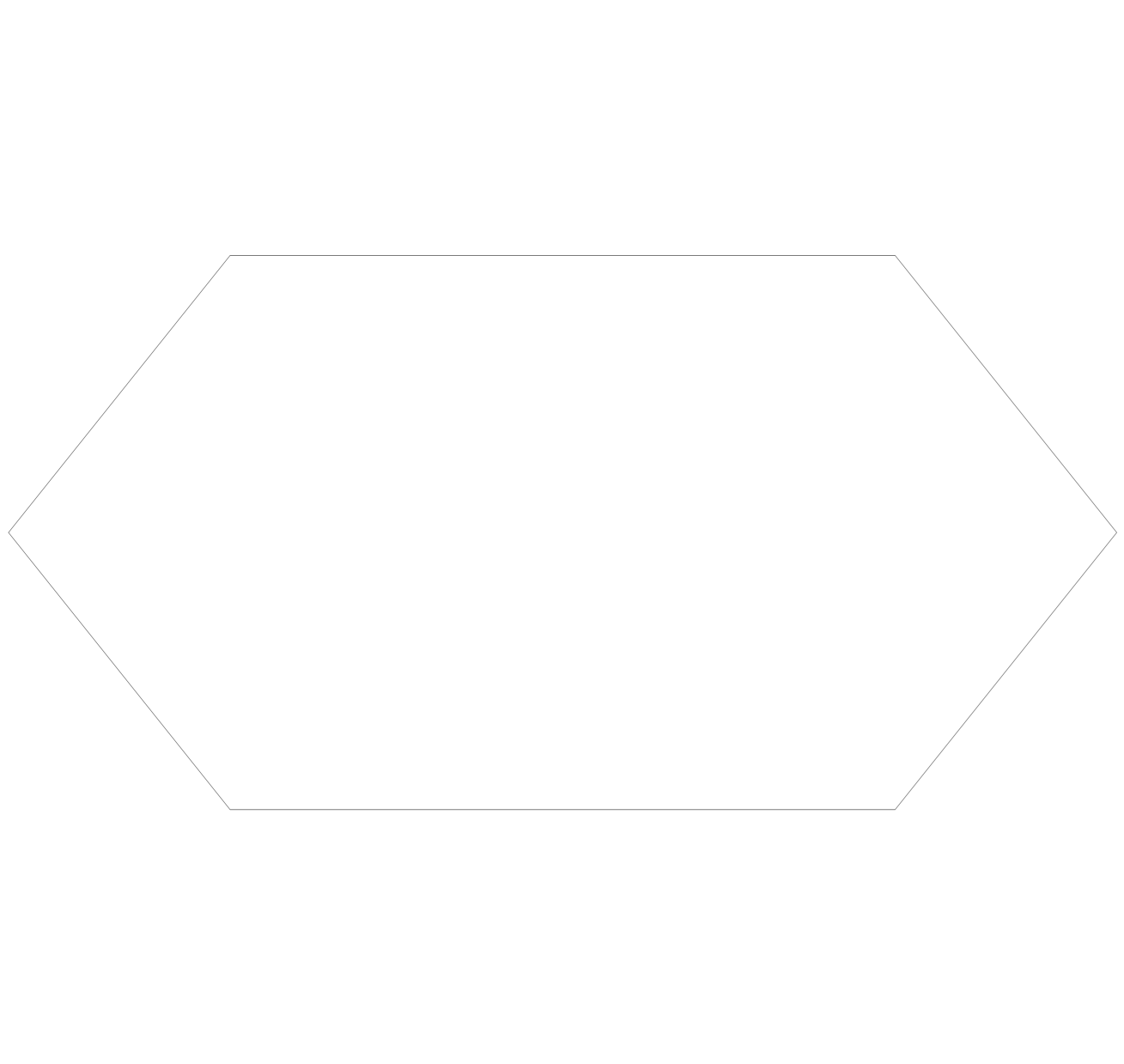

	Yapılacak işler birden fazla kez yinelenecek ise bu sembol kullanılır

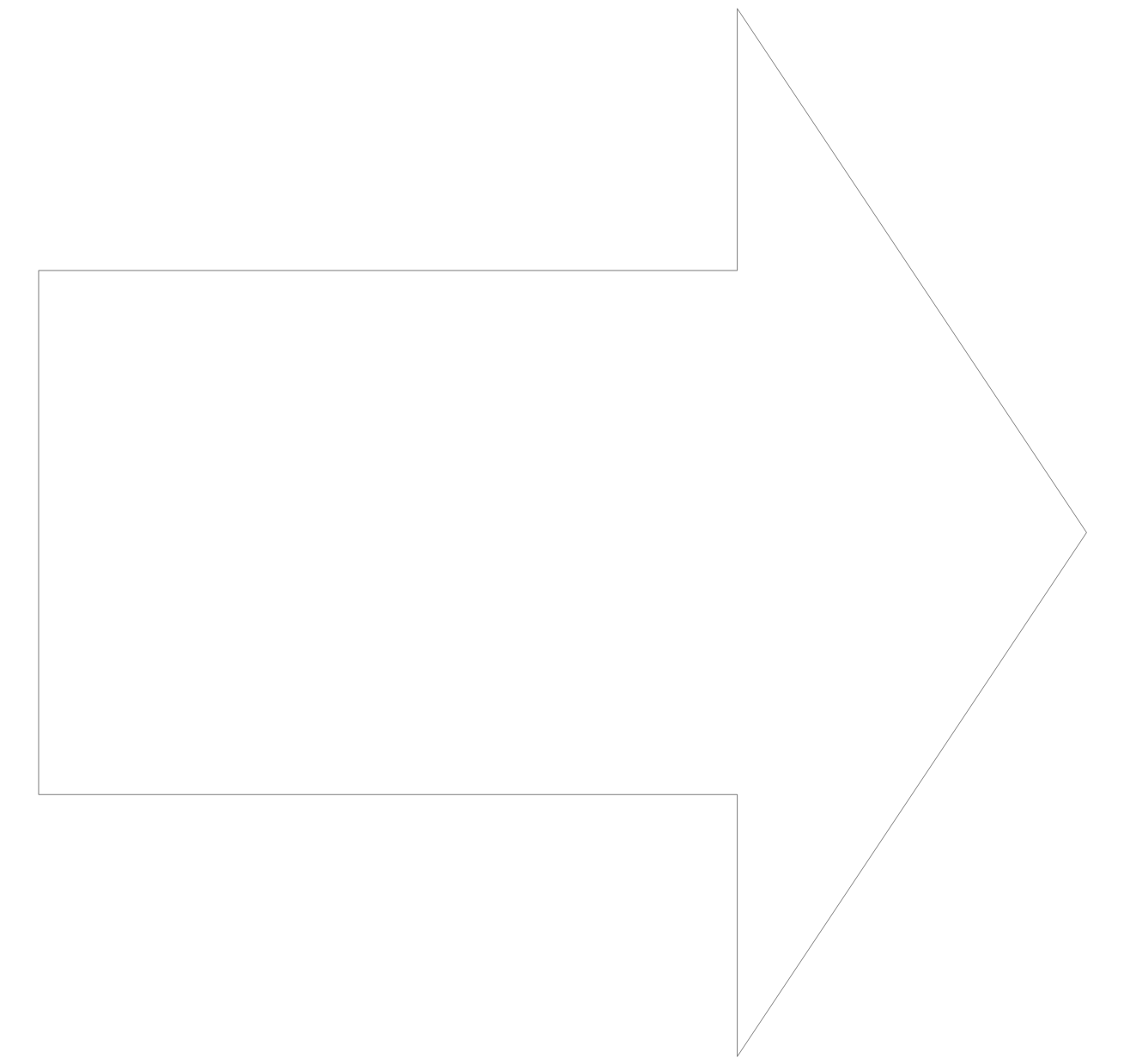

	Oklar akış yönünü gösterir gösteren semboldür

ConceptDraw DIAGRAM profesyonel grafik tasarımcıları, ya da grafik dosyalarıyla için birden fazla işletim sistemi platformu üzerinde çalışabilen ve taslak çizimler, akış diyagramları, çalışma diyagramları, harita tasarımları hazırlayabileceğiniz bir görsel canlandırma yazılımı.

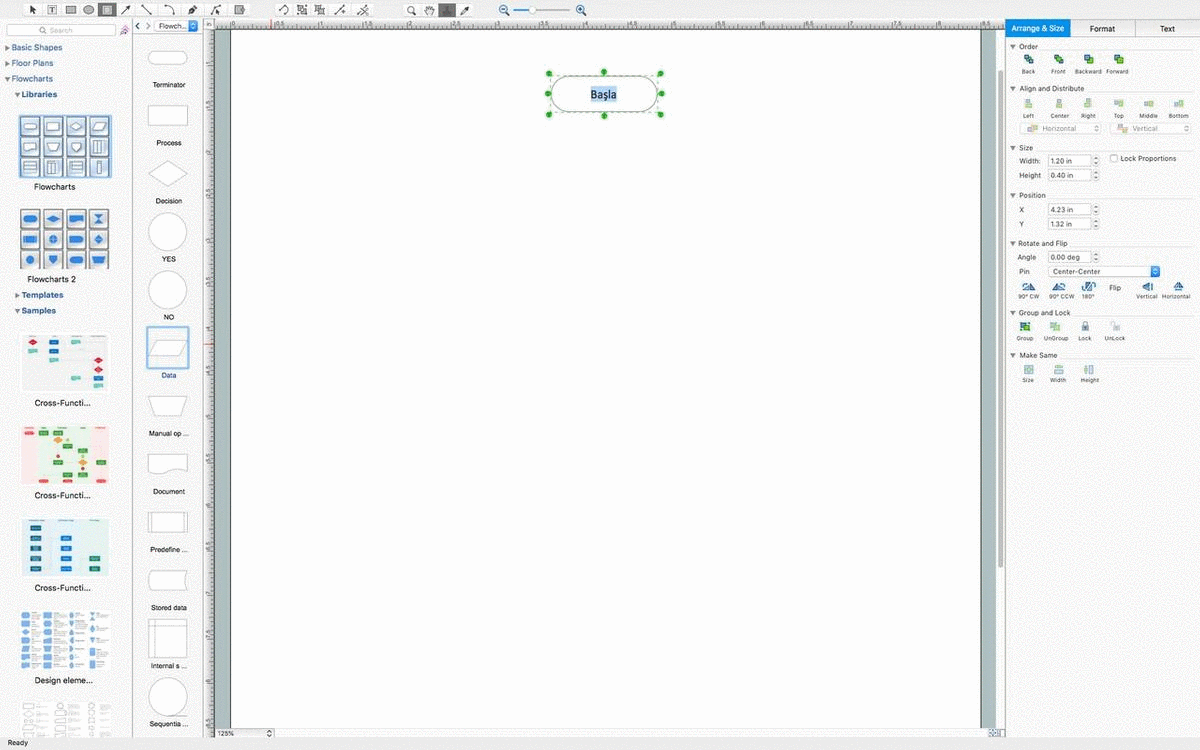

Örnek 1.Temel akış şeması oluştur

ConceptDraw yazılımı ve akış şeması sembolleri ile oluşturulan örnekler — macOS ve Microsoft Windows için Visio akış şeması yazılımına benzer.
